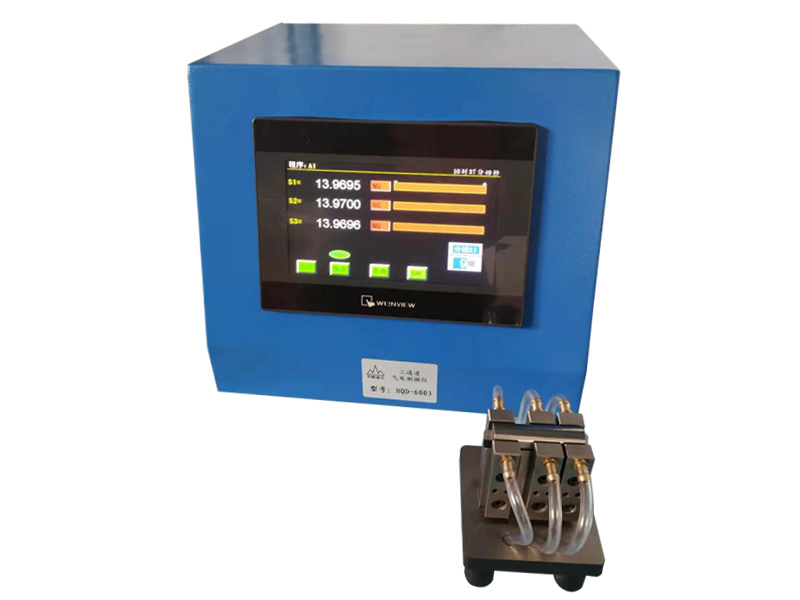

根據氣動測量儀各個組成部分作用不同，可以把氣動測量儀分為四個部分：空氣過濾器；空氣穩壓器；指示部分；測量裝置。

1、空氣過濾器：空氣過濾器對于氣動測量儀的主要用途是除去壓縮空氣中的水份、油份和夾雜物。當壓縮空氣由進氣口進入空氣過濾器內部，經過過濾裝置除去空氣中的水份、油份和雜質，由出氣口排出。凝積下來的水份和油份可以打開下部的放水閥排除。

2、空氣穩壓器：空氣穩壓器對于氣動測量儀的作用是將波動的壓縮空氣變成恒壓的壓縮空氣，以保證滿意的測量結果。

3、指示部分：指示部分是氣動測量儀用于指示被測量尺寸進行讀數的部分，其主要部分是錐度玻璃管、浮標和刻度尺。為了便于測量頭`的制造、調整和使用方便，還具有零位調整和倍數調整的部分。

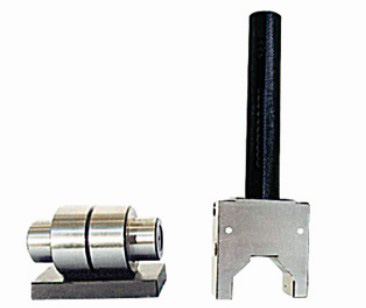

4、測量裝置：測量裝置是氣動測量儀直接用于測量工件尺寸的，其結構隨著測量要求的不同而不同。
